一、插板門設備概述
煙風粉管道道插板門可廣泛應用于鍋爐煙、風、粉系統各種使用介質的可靠隔離。如送風機、一次風機、增壓風機、磨煤機和引風機等,均可在鍋爐運行狀態下在線隔離檢修。該產品工作可靠、啟閉靈活、密封嚴密,從根本上解決插板門關閉不嚴、關閉運行不穩定的缺點,大大便利了設備的切換和停機檢修,目前已廣泛應用于全國各大電廠鋼廠等行業。
二、插板門技術特點:
1. 視用戶現場情況可進行水平、垂直、傾斜、立式等位置的安裝使用。
2. 插板門的啟閉、鎖緊采用聯鎖設計,便于計算機集中控制,為便于維修及特殊需要,亦可現場手控操作。
3. 設備整體熱處理,較大溫差下不變形,采用新穎密封結構及密封材料,封閉性能好,耐磨度高。
4. 操作機構動作安全、快捷,能可靠完成全部動作。使插板門在使用過程中減少導軌的積灰現象,降低了故障率,減少了維修成本及維修人員的勞動強度。
5. 插板門可采用:電動、氣動、手動控制。
三、插板門結構性能:
插板門主要由門框、門座、門板、鎖緊裝置、密封系統、啟閉機構、脈沖吹灰系統等部分組成。門座和門板均采用型腔結構,整體熱處理后精加工成形確保設備無熱變形,專用密封裝置確保門板前后無內漏軸頸處無外漏,從而實現真正意義上的“0”泄露。
A、執行機構:插板門插板的啟閉驅動機構與鎖緊機構設計成一體。插板門隨設備提供一臺就地控制箱,插板門可現場就地操作,也可實現遠程操作控制。
B、防腐:插板門可根據現場的情況及要求,對插板門與煙氣接觸部分襯防腐材料以確保插板門不受煙氣腐蝕,保證其壽命;防腐材料可選用304、316L、2205等不銹鋼。
C、中空復式結構門板
插板門的插板由兩面板和中間支架組裝后進行整體退火處理,徹底克服冷熱形變的應力,并對插板的密封面和門座的密封面進行車銑切屑加工。確保插板表面具有較高的平面度要求,保證關斷嚴密無泄漏。
四、插板門技術參數
1.型號:CBM-A(長)*B(寬)*H(高) 注:A*B可以為矩形、圓形等各種規格的風道,由用
戶確定。 H插板門厚度一般為500mm。
2.介質:冷、熱風、煙氣
3.設計溫度:≤600攝氏度
4.設計壓力:≤0.2MPa
5.電壓:交流380V/50Hz

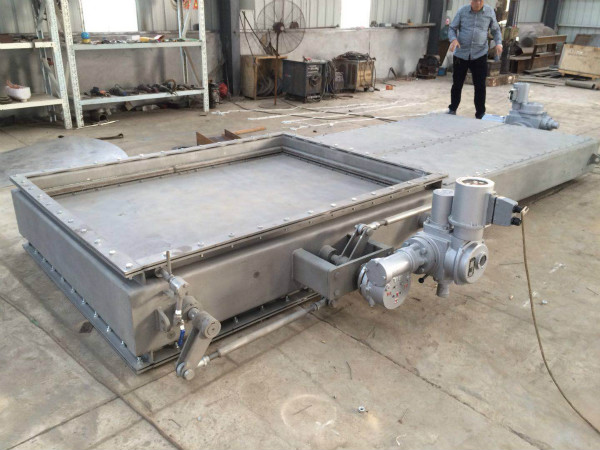

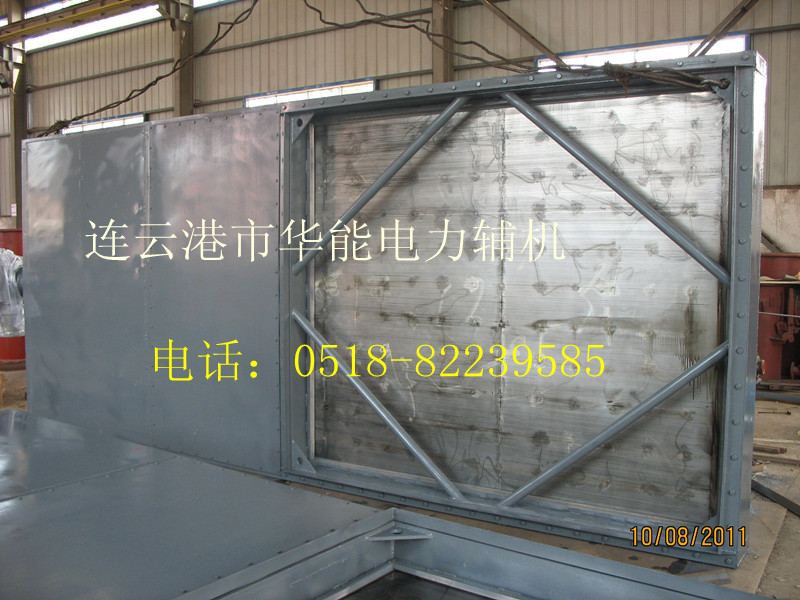

電動插板門 | 帶吹灰裝置插板門 |
![]() | ![]() |

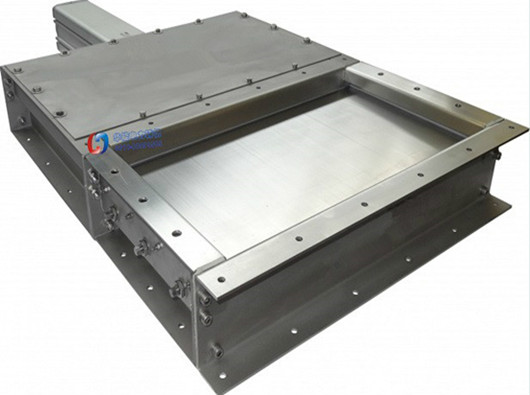

氣動插板門 | 雙作用氣動插板閥 |
![]() | ![]() |
五、插板門安裝須知
(1)煙、風道應和進出口法蘭焊接,不建議和門體直接焊接;
(2)如介質內有粉塵者,須有不小于1個表壓的壓縮空氣接入門體預留的接頭;
(3)插板門體支吊方式由廠方自行解決;
(4)插板門門體出廠時各部已調整完畢,切勿自行解體。
注:如插板門配置鎖緊執行器,關閉時,需將插板門關到位再鎖緊;開啟時,先將鎖緊執行器松開,在啟動啟閉執行器。
六、插板門訂貨須知
(1)提供煙道截面尺寸(內徑)及壁厚。
(2)安裝方式:水平或垂直安裝,管道內氣流上下流動者門體為水平安裝;管道內氣流水平流動門體為垂直安裝。
(3)啟閉型式:電動、手動或氣動。
(4)華能輔機公司同時可提供氣動、液壓、鏈齒、手動等傳動形式等供用戶選擇使用。
(5)提供介質名稱、壓力、溫度并注明有無飛灰物。
七、供貨范圍
(1)插板門本體
(2)執行機構
(3)插板門門體兩側接口反法蘭、緊固件
