冷凝水回收器是回收用熱(蒸汽)設備排出的凝結水工程中是一個關鍵設備。傳統開式冷凝水回收系統，是凝結水從用熱(蒸汽)設備排出，經疏水器進入開式凝結水箱，由凝結水泵送入鍋爐房中的大氣式熱力除氧器，與軟化水混合除氧后，再經除氧給水泵送入鍋爐。

這種開式冷凝水回收系統，凝結水在進入開式凝結水箱時由于壓力驟降，凝結水發生閃蒸，生成閃蒸汽。閃蒸汽逸入大氣，一方面，造成10-15%凝結水的損失，另一方面，閃蒸汽帶走了30~50%凝結水的熱量，使凝結水的溫度降低。這種開式冷凝水回收系統，既造成凝結水及其熱能的損失，逸入大氣的閃蒸汽又造成對周邊環境的熱污染。


傳統開式冷凝水回收方式正逐漸被淘汰，取而代之的是用閉式冷凝水回收器來回收用熱(蒸汽)設備排出的凝結水。

一、閉式冷凝水回收系統

閉式冷凝水回收系統，是指在常壓(P<0.1MPa)下運行的閉式回收用熱(蒸汽)設備排出凝結水裝置。它是把回水管道與附件、疏水器、回水器(回水器內部裝設的回水過濾器、回水降壓消聲器、水泵防汽蝕裝置、回水器壓力封閉裝置等設備)、凝結水泵、射水抽汽器、大氣式熱力除氧器、除氧給水泵連結在一起，組建而成的閉式冷凝水回收系統。

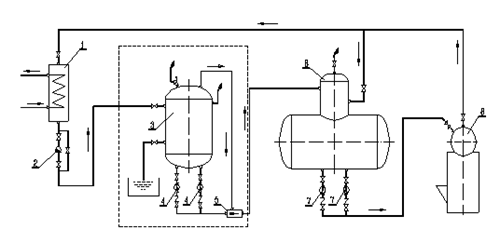

1、 系統圖：(虛線框內所示為閉式冷凝水回收器)

    1—用熱設備 2—疏水器 3—回水器 4—凝結水泵5—射水抽汽器 6—除氧器 7—除氧給水泵 8—鍋爐

2、系統說明：

圖示系統運行時，用熱(蒸汽)設備1排出的凝結水，經疏水器2進入回水器3。對于壓力P>0.3MPa的凝結水，進入回水器3時，先進入回水過濾器、回水降壓消聲器，壓力降到設定壓力再進入回水器3。

進入回水器3的凝結水，壓力驟降，閃蒸成壓力P<0.1MPa的凝結水和閃蒸汽。凝結水匯集于回水器3的底部，閃蒸汽聚集于回水器3的上部。

匯集于回水器3底部的凝結水，經水泵防汽蝕裝置進入凝結水泵4，加壓后進入射水抽汽器5，引射聚集于回水器3上部的閃蒸汽。

在射水抽汽器5內，汽水混合，壓力升高，閃蒸汽放出冷凝熱，冷凝成凝結水，同時加熱由回水器3底部泵出的凝結水，使閃蒸汽的冷凝熱得以回收。之后，凝結水進入大氣式熱力除氧器

6，與軟化水混合除氧后，經除氧給水泵7送于鍋爐8。

回水器3內部裝設的回水器壓力封閉裝置，以壓力P<0.1MPa的封閉壓力隔絕回水器3與大氣相連通，可保證回水器3在較低壓力(P=-0.09~0.09MPa)狀態下密閉運行。
